Виды и особенности несиловых опор освещения
Несиловые опоры освещения – это стальные столбы, которые могут использоваться только для размещения уличных светильников или камер видеонаблюдения. Несиловые опоры освещения можно устанавливать только с 1 по 3 ветровой район, в зонах, где нет экстремально низких температур.
Преимуществом несиловых опор освещения является цена, которая ниже, чем у силовых аналогов.
Особенности несиловых опор освещения
1. Несущая способность и размещение дополнительных конструкций на опоре
Если на силовую опору освещения можно устанавливать дополнительные конструкции, такие какие рекламные щиты, а также осуществлять подвес электрокабеля, то несиловая опора освещения не способна выдержать дополнительную нагрузку. Это связано с толщиной стали и диаметром стального столба.
На несиловой опоре освещение можно размещать:
-
Один кронштейн для крепления светильников
-
Уличные светильники, в соответствие с кол-ом посадочных мест, предусмотренных на кронштейне
-
Камеру видеонаблюдения (как правило, размещается вместо светильников)
-
Мелкие дорожные знаки.
Установка других конструкций может нарушить устойчивость несиловой опоры освещения и привести к ее смещению или деформации под воздействием порывов ветра и других факторов.
2. Подвод питающего кабеля
В связи с тем, что на несиловую опору освещения нельзя устанавливать дополнительное оборудование, подвес питающего кабеля также запрещен. Подвод осуществляется под землей, питающий кабель проводится через закладную деталь фундамент в полость стального столба.
3. Температура эксплуатации и марка стали
Несиловые опоры освещения изготавливаются из стали Ст3 толщиной 3 мм. Сталь Ст3 способна выдержать температуру не ниже -30С. Эксплуатация в более холодном климате может привести к разрушению конструкции.
4. Высота несиловых опор освещения
Предприятие Энерго-Арсенал выпускает стальные несиловые опоры освещения высотой от 4 до 10 метров. Если для установки осветительного оборудования требуется большая высота – в каталоге продукции присутствуют мачты освещения.
5. Установка и комплектация
Способ монтажа несиловые опор освещения зависит от вида конструкции, выделяют прямостоечные и фланцевые опоры освещения.
Фланцевые опоры освещения устанавливаются на закладную деталь фундамента, что упрощает монтаж и демонтаж.
Предприятие Энерго-Арсенал производит фланцевые несиловые опоры освещения, комплектация которых включает:
-
Стальной столб (непосредственно опора освещения)
-
Закладную деталь фундамента
-
Питающий кабель
-
Кронштейн
-
Уличные светильники
-
Метизы (для крепления элементов).
Виды несиловых опор освещения
Несиловые опоры освещения отличаются между собой по следующим ключевым параметрам:
-
Вид стальной заготовки
-
Обработка стальной заготовки
-
Внешний вид и диаметр стального столба.
Исходя из этих параметров выделяют трубчатые и граненые несиловые опоры освещения.
Трубчатые несиловые опоры освещения
Трубчатые опоры – это столбы освещения, которые изготавливаются из трубной стальной заготовки, которой придается нужный диаметр и высота. Если для достижения требуемой высоты конструкции нужно соединить несколько заготовок, то диаметр нижней заготовки обязательно будет больше, чем верхней. Таким образом, конструкция будет сужаться по направлению вверх, что повышает устойчивость опоры.

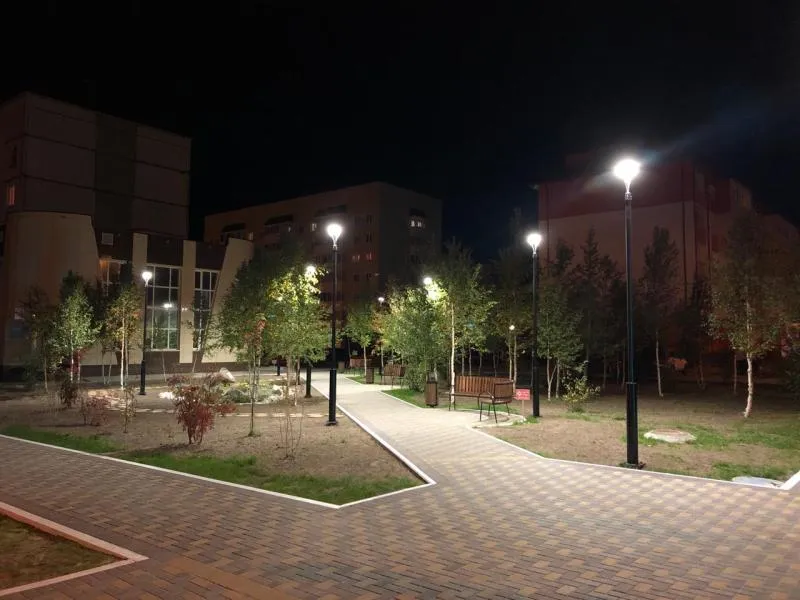

Трубчатые несиловые опоры часто используются для организации освещения в парках и скверах. В этом случае их комплектуют декоративными уличными светильниками.
К несиловым опорам освещения трубчатого типа относятся следующие номенклатуры:
-
НФ-4,0 – несиловая фланцевая трубчатая опоры высотой 4 метра.
-
НФ-5,0 – несиловая фланцевая трубчатая опоры высотой 5 метров.
-
НФ-6,0 – несиловая фланцевая трубчатая опоры высотой 6 метров.
-
НФ-7,0 – несиловая фланцевая трубчатая опоры высотой 7 метров.
-
НФ-8,0 – несиловая фланцевая трубчатая опоры высотой 8 метров.
-
НФ-9,0 – несиловая фланцевая трубчатая опоры высотой 9 метров.
-
НФ-10,0 – несиловая фланцевая трубчатая опоры высотой 10 метров.
Каталог парковых светильников для трубчатых опор освещения - https://itl-light.ru/catalog/parkovye-svetilniki
Граненые несиловые опоры освещения
Граненые опоры освещения изготавливаются из стальной листовой заготовки, которой методом гибки придается граненая форма, конструкция постепенно сужается по направлению вверх и имеет один продольный сварной шов.
Граненые несиловые опоры освещения устанавливают вдоль автомобильных трасс и пешеходных дорог – в местах, где декоративная составляющая не требуется.
Такие опоры освещения комплектуются уличными консольными светильниками - https://itl-light.ru/catalog/ulichnoe-osveshchenie
К граненым несиловым опорам освещения относятся номенклатуры ОГК и НФГ, внешне они практически не различимы, но имеют разный диаметр столба и могут отличатсья размером фланца, что потребует комплектации разными закладными деталями фундамента.
Опора ОГК – это опора граненая коническая, несиловая, с фланцевым основанием.
Опора НФГ – это несиловая фланцевая граненая опора освещения.
Таким образом, несмотря на разное название, аббревиатуры ОГК и НФГ обозначают одни и те же параметры.
Номенклатуры опор ОГК:
-
ОГК-4 – опора граненая коническая высотой 4 метра
-
ОГК-5 – опора граненая коническая высотой 5 метров,
-
ОГК-6 – опора граненая коническая высотой 6 метров,
-
ОГК-7 – опора граненая коническая высотой 7 метров,
-
ОГК-8 – опора граненая коническая высотой 8 метров,
-
ОГК-9 – опора граненая коническая высотой 9 метров,
-
ОГК-10 – опора граненая коническая высотой 10 метров.
Номенклатуры опор НФГ:
-
НФГ-5,0-05 – несиловая фланцевая граненая опора высотой 5 метров,
-
НФГ-6,0-05 – несиловая фланцевая граненая опора высотой 6 метров,
-
НФГ-7,0-05 – несиловая фланцевая граненая опора высотой 7 метров,
-
НФГ-8,0-05 – несиловая фланцевая граненая опора высотой 8 метров,
-
НФГ-9,0-05 – несиловая фланцевая граненая опора высотой 9 метров,
-
НФГ-10,0(75)-05 – несиловая фланцевая граненая опора высотой 10 метров, диаметр верхней части 75 мм.
-
НФГ-10,0(100)-05 – несиловая фланцевая граненая опора высотой 10 метров, , диаметр верхней части 100 мм.
Производители несиловых опор освещения
Предприятие Энерго-Арсенал производит несиловые опоры освещения на собственной площадке, расположенной по адресу г. Екатеринбург, ул. Колхозников 59.
Поставка несиловых опор освещения осуществляется в Москву и другие города РФ и стран ближнего зарубежья.
Мы также осуществляем:
Несиловые опоры освещения в наличии
В наличии несиловые опоры ОГК и НФГ. Точные параметры опор освещения из наличия и розничная цена доступны на странице Наличие на складе.
